面向图应用的系统设计

施展
武汉光电国家研究中心
光电信息存储研究部

https://shizhan.github.io/
https://shi_zhan.gitee.io/

参考资料

参考书

内容大纲

  • 影响深远的图应用
  • 追求高效的图系统
  • 表示学习与随机游走
  • 知识图谱
  • 大语言模型和知识图谱
  • 实践作业

影响深远的图应用

图有着广泛的应用

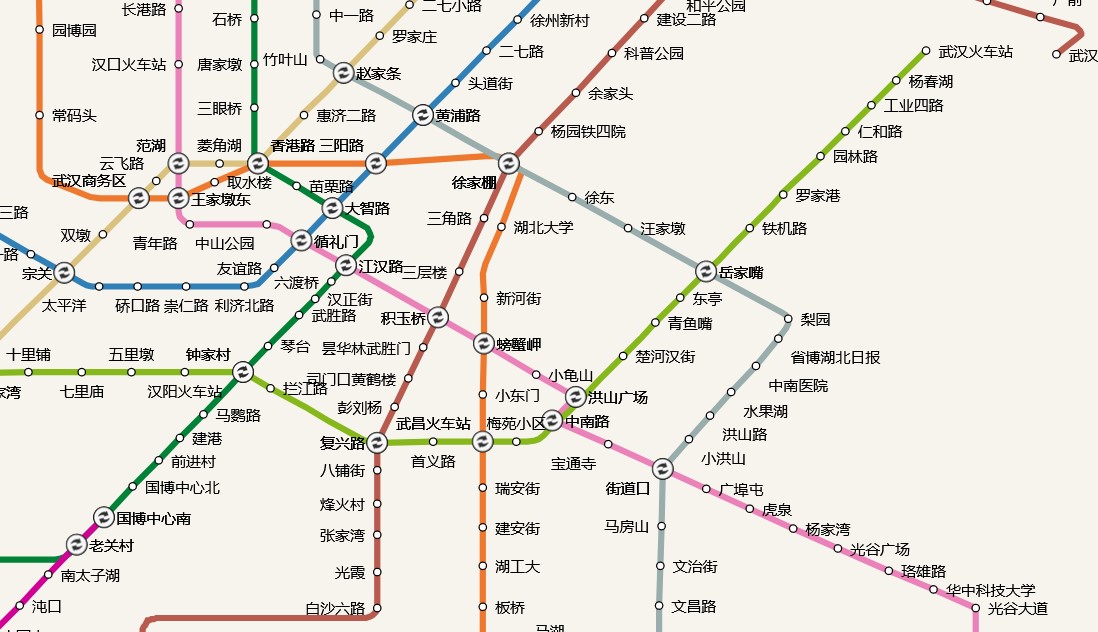

经典图算法——最短路径

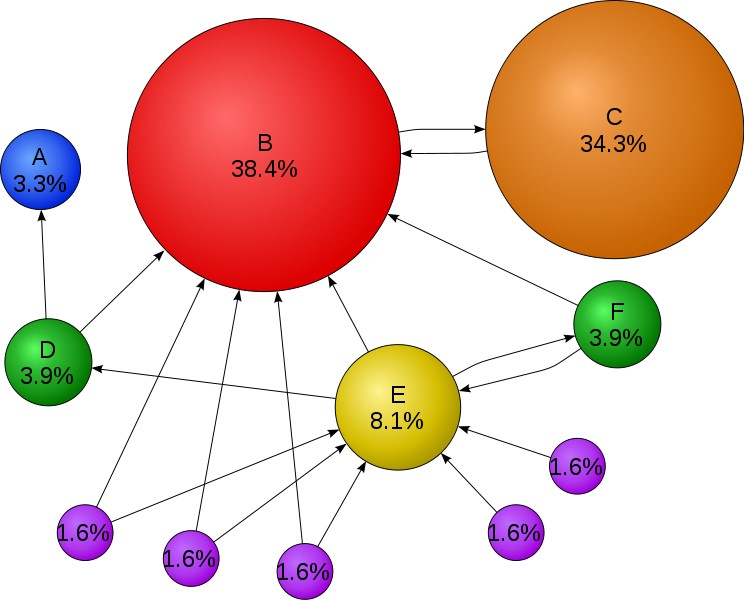

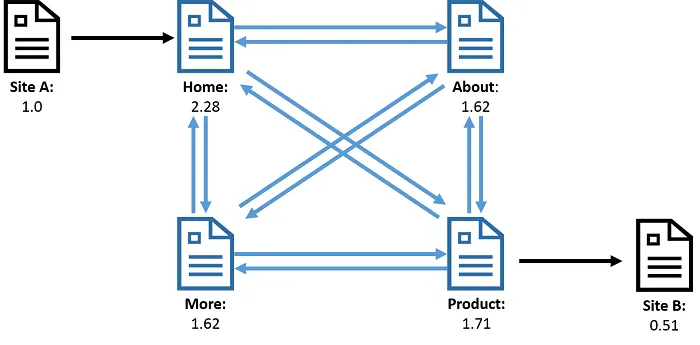

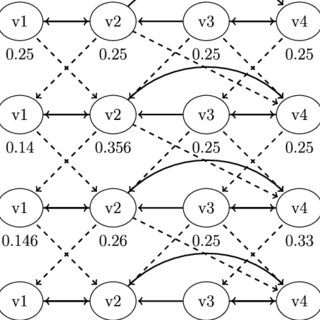

经典图算法——网页排名

经典图算法——子图匹配

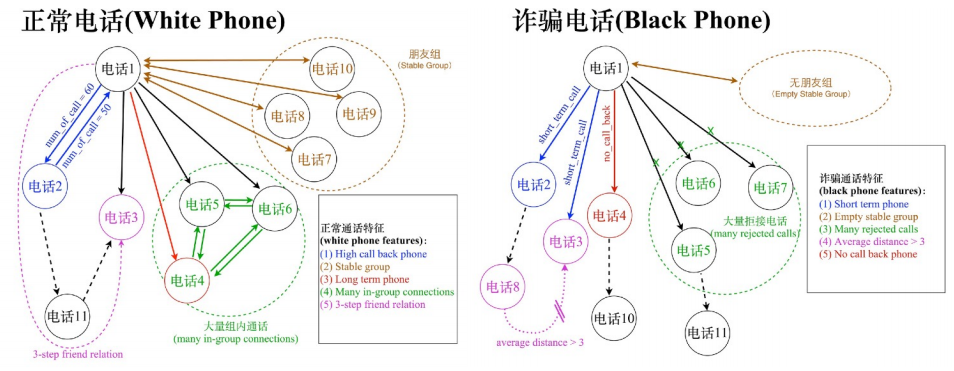

人工提取属性

源电话拨打过电话的联系人的总数目
源电话拨打目标圈的总通话次数
源电话拨打目标圈的总通话时长
源电话拨打目标圈的平均通话时长
源电话拨打目标圈的平均通话次数
源电话与每个目标圈的联系人平均通话的活跃天数
目标圈内有回拨源电话的联系人的总数
目标圈内回拨源电话的总通话个数
目标圈内回拨源电话的平均回拨通话时长
...

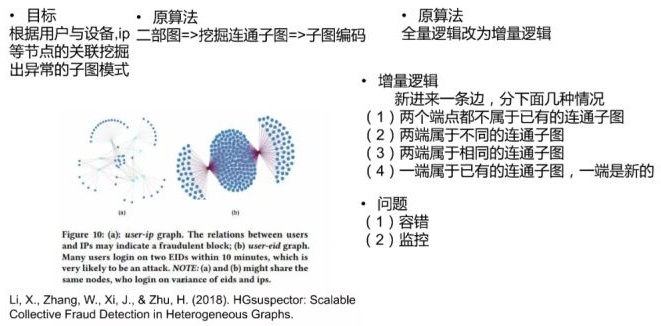

动态图分析

  • 动态图不仅规模巨大，其拓扑结构亦持续变化
    • Facebook: 月活跃用户达25亿
    • Twitter: 每天500亿条推文被发送
    • 淘宝: 每秒54.4万笔订单被创建
  • 分析目标
    • 复盘各时状态
    • 找出演化趋势

社交网络：关联即生产力

场景 关键指标 图数据价值
实时推荐 双十一每秒新增25万商品节点，传统方案需每2小时全图重训练，GMV损失预估达15亿/天 跨品类推荐GMV ↑ 27% （相当于日均增收4.3亿） (CSDN)
30 亿节点社交图谱 1.8 EB 邻接矩阵 → 采样后 14 min 训练 GraphSAGE 归纳式学习，新用户 0.3 s 生成嵌入 (CSDN)
团伙欺诈 亿级边，10 层传播路径 3 跳环检测 50 倍提速，欺诈率 ↓50 % (计算机学报)

📈 经济收益：阿里年增营收 ≈ 200 亿元；平台活跃度 ↑7 %
🎯 规模特征：30 B 节点 / 1 000 B 边，日增 5 % 动态图
⚡ 性能亮点：采样训练 14 min vs 4 h；线上 < 30 ms

信息安全：攻防新战场

威胁 传统方案 图数据方案
账户匿名化 单点特征失效 子图匹配 97 % 去匿名化准确率 (计算机学报)
洗钱环路 SQL 5 跳超时 图查询 5 跳 < 100 ms，环路发现 ↑50 倍
恶意软件家族 MD5 黑名单滞后 函数调用图嵌入，变种检出率 ↑35 %

🎯 数据规模：100 B 节点事件图谱，日增量 8 TB
⚡ 性能提升：深链查询 1 994×（4 跳）~ 10 000×（5 跳）
💰 经济价值：全球反洗钱年节省合规成本 ≈ 150 亿美元

基础设施：秒级排障，绿色运维

场景 传统方式 图数据方式
全国基站拓扑 15 分钟人工定位 图算法 2 秒根因定位，故障影响面 ↓80 %
30 天话单溯源 批处理 6 h 图数据库 3 跳查询 < 200 ms
腾讯怀来瑞北云 DC 告警风暴需人工逐条分析 图计算+物模型 秒级收敛，自动定位准确率 99 %

📈 经济收益：腾讯年省运维人力 30 %；单 DC 年节电 1 600 万 kWh
🎯 规模特征：百万级监控点 / 亿级拓扑边，秒级告警洪流
⚡ 性能亮点：告警压缩 95 %；故障定位 < 5 s；PUE ↓ 0.08

来源：中国信通院《数据中心智能化运维发展研究报告》，2023-03

卫生健康：图追踪阻断新冠传播

场景 传统方式 图数据方式
海南疫时接触者追踪 人工电话 48 h/人 图数据库 10 万条记录中 秒级 锁定 10 871 名接触者
密接判定 纸质问卷易遗漏 3 跳关系网络挖出 378 名密接 & 高风险场所
隔离决策 经验驱动 数据驱动 1 名确诊即隔离，R0 由 3.2 → 0.8

📈 经济收益：单省节省流调人力 65 %；封控时间 ↓7 天 → 3 天
🎯 规模特征：千万级 节点（人/车/场所）/ 亿级 边，日增 8 TB 轨迹
⚡ 性能亮点：深链查询 < 200 ms；密接识别准确率 > 95 %

来源：Mao Zijun 等，JMIR mHealth uHealth，2021-01-22

追求高效的图系统

经典图系统

Malewicz G, Austern M H, Bik A J C et al. Pregel: A System for Large-Scale Graph Processing. SIGMOD 2010.

Apache Spark - A Unified engine for large-scale data analytics

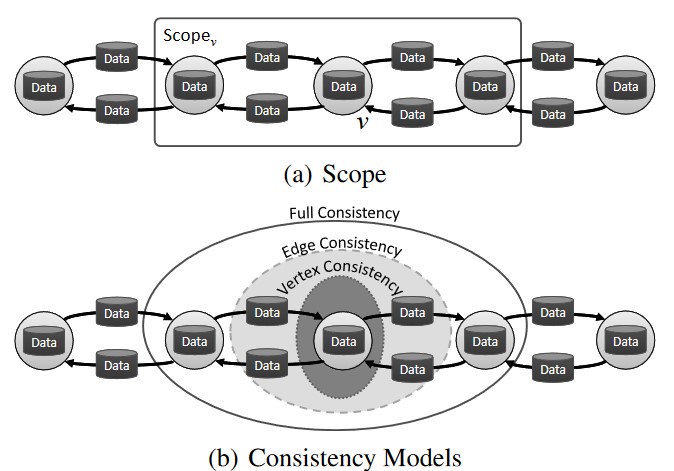

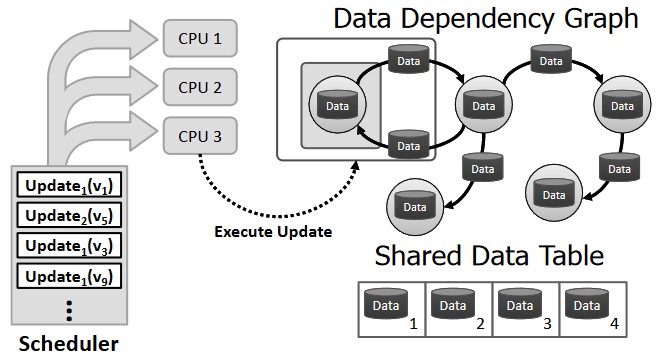

The Story of GraphLab – From Scaling Machine Learning to Shaping Graph Systems Research (VLDB 2023 Test-of-time Award Talk)

早期形态（2005–2010）

关键词 具体表现
通用框架缺位 无专用图引擎，先用 MapReduce 硬跑：邻表 → 迭代 → 磁盘 → 再迭代
单节点内存版 研究者把 < 1 GB 的 Web 图强行塞进单机内存，写 200 行 C++ 即发 SIGMOD
BSP 原型 在 MPI 上手工实现 3 步超步，验证 PageRank 收敛即可登上高分论文
磁盘为王 2008 年单机能把 10M 顶点 / 100M 边 的图在 SATA 盘 上跑通就算“可扩展”

在那时：“能跑完”即创新，“跑得快”是奢侈。

影响后续图系统设计的基本概念

概念 早期论文里的原话 & 今天对应术语
Vertex-centric “Think like a vertex” (Pregel, 2010) → 今日 GNN 消息传递前身
Bulk Synchronous Parallel “Super-step makes global sync easy” → 延续至今 BSP/ASP/SSP
Edge-cuts vs Vertex-cuts “Min-cut graph partitioning” → 经典分区方法 Balanced & Streaming Partition
Graph-centric Storage “Adjacency lists stored in column blocks” → 经典落盘格式 CSR/CSC/Compressed Adj. List

回顾经典系统结构

  • 并行结构
    • 指令级、线程级、数据级、请求级
  • 层次存储
    • 缓存、内存、外存

并行结构

Computer Architecture A Quantitative Approach 6th Edition, Chapter 4, 5.

层次存储

Computer Architecture A Quantitative Approach 6th Edition, Chapter 2.

图应用访存特点

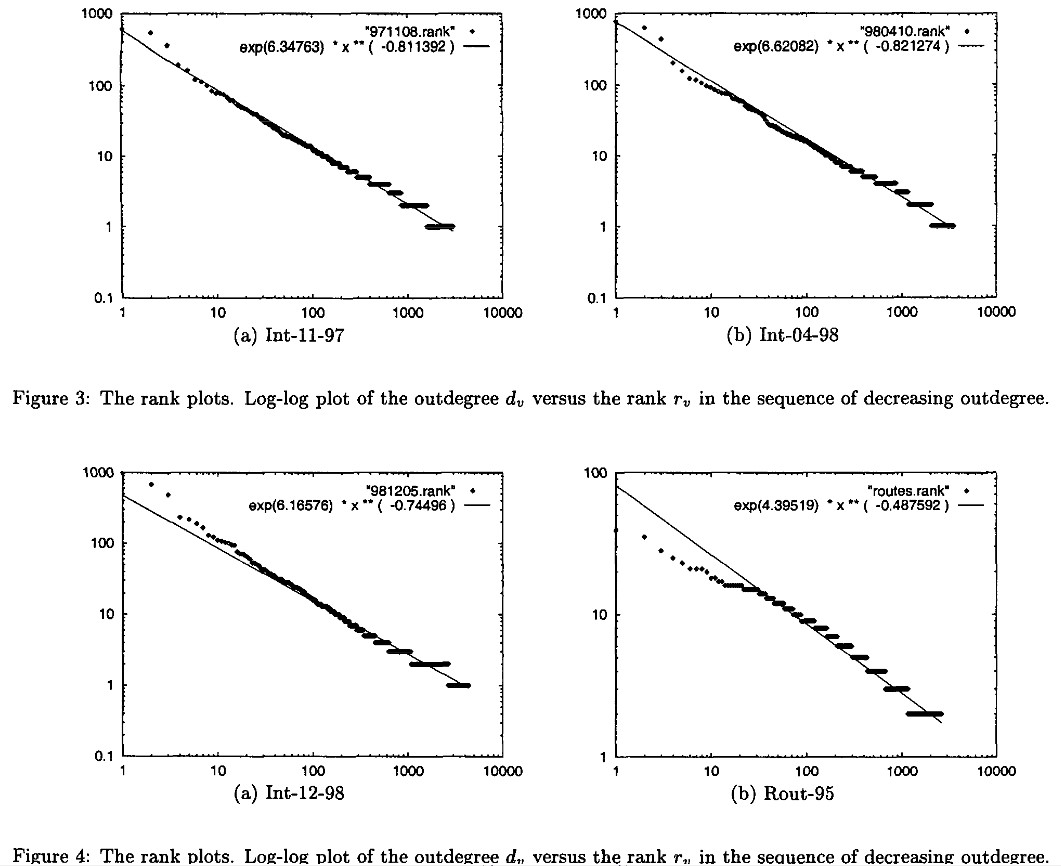

偏斜性

随机性

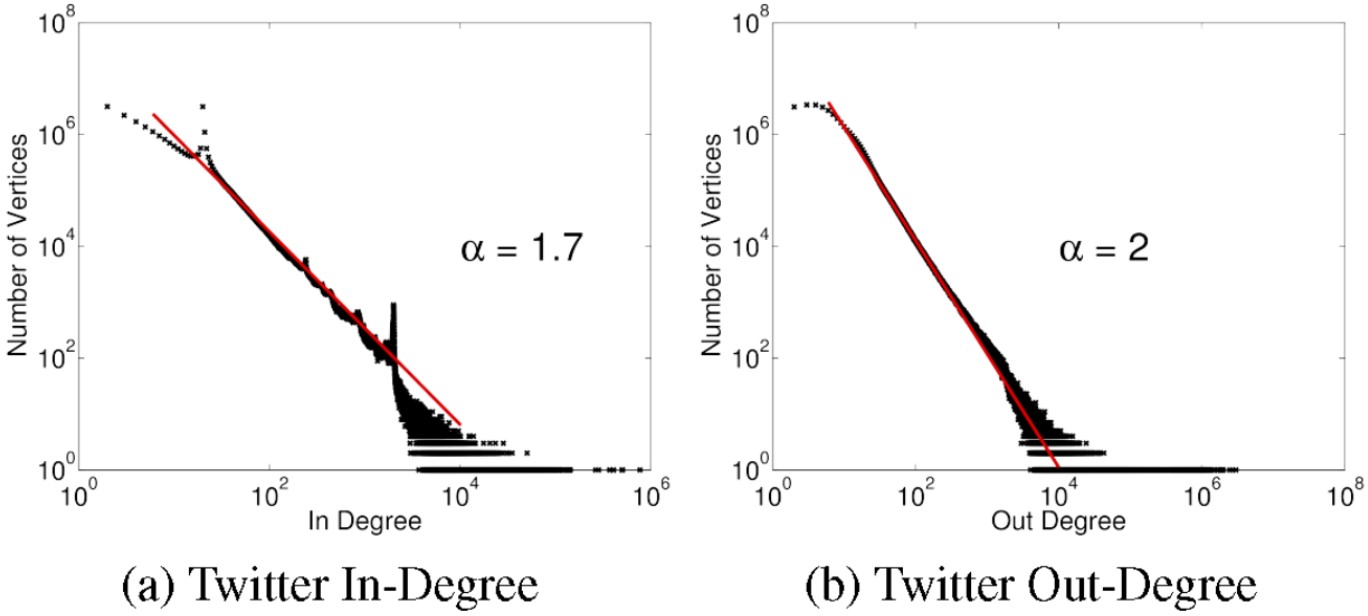

偏斜性

SNAP真实图数据集

Name Type Nodes Edges Communities Description
com-LiveJournal Undirected, Communities 3,997,962 34,681,189 287,512 LiveJournal online social network
com-Friendster Undirected, Communities 65,608,366 1,806,067,135 957,154 Friendster online social network
com-Orkut Undirected, Communities 3,072,441 117,185,083 6,288,363 Orkut online social network
com-Youtube Undirected, Communities 1,134,890 2,987,624 8,385 Youtube online social network
com-DBLP Undirected, Communities 317,080 1,049,866 13,477 DBLP collaboration network
com-Amazon Undirected, Communities 334,863 925,872 75,149 Amazon product network
email-Eu-core Directed, Communities 1,005 25,571 42 E-mail network
wiki-topcats Directed, Communities 1,791,489 28,511,807 17,364 Wikipedia hyperlinks

统计度分布

grep -v "^#" com-amazon.ungraph.txt | awk '{print $1"\n"$2}' | sort -n | uniq -c

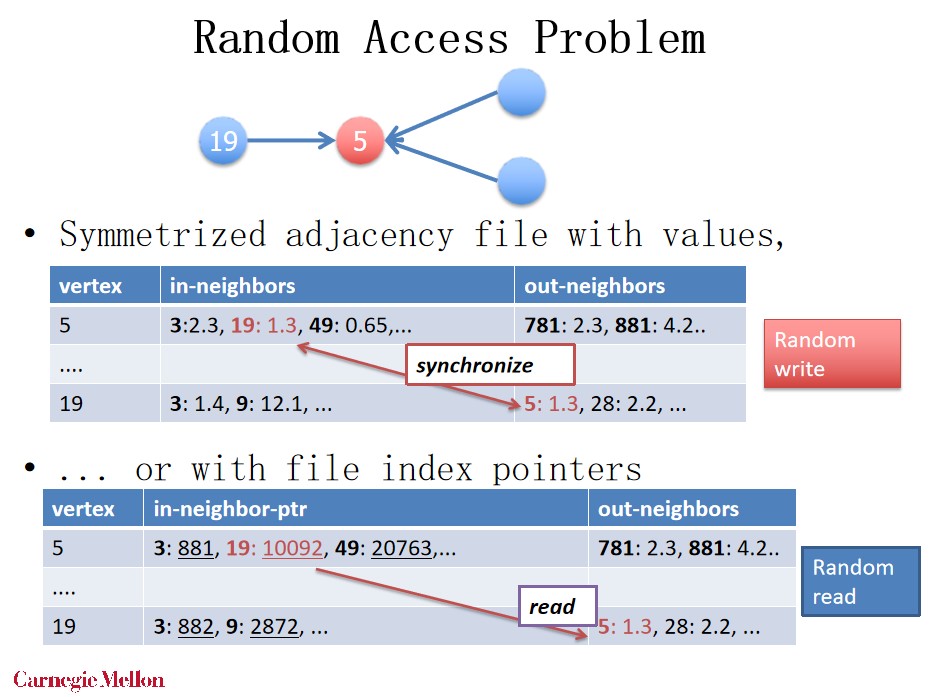

随机性

重温CacheLab

Computer Systems: A Programmer's Perspective, 3/E (CS:APP3e), Randal E. Bryant and David R. O'Hallaron, Carnegie Mellon University

深入理解计算机系统（原书第3版）

Introduction to Computer Systems (ICS), 2015 CMU 15-213 CSAPP 深入理解计算机系统

Lecture12 Cache Memory

实验准备

  • 实验扩展, 作业参考
    • 基于 CacheLab 观察经典图算法访存行为
  • 辅助工具
    • 4种经典随机图生成器，合成具备自然图特征的实验数据集
    • 清理自连边、重复边脚本，重编号脚本
  • SNAP工具包
    • Windows版本需要WSL或Linux虚拟机

经典BFS算法：两个关键数据结构，两重循环体

void bfs(int source) {
    int v = source, n;
    long long int i, front = 0, rear = 0;
    visited[v] = true;
    frontier[rear] = v;
    while (front <= rear) {
        v = frontier[front]; /* delete from queue */
        front++;
        for (i = csr_index[v]; i < csr_index[v + 1]; i++) {
            /* Check for adjacent unvisited nodes */
            n = csr_edges[i];
            if (visited[n] == false) {
                visited[n] = true;
                rear++;
                frontier[rear] = n;
            }
        }
    }
}

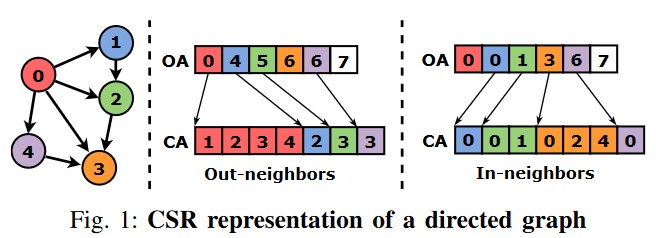

CSR构造

When is Graph Reordering an Optimization? Studying the Effect of Lightweight Graph Reordering Across Applications and Input Graphs, IISWC 2018, Best Paper Award.

尝试哪些布局？

🎬 现场演示：三种布局的访存 trace 逐条回放

实践出真知

  • 图应用和传统应用访存有什么区别？
  • 重排图访存模式有什么变化？
  • 对缓存性能造成什么影响？
  • 效果是否明确？适用是否广泛？
  • ……
  • 干脆躺平放弃排序 X-Stream, SOSP '13
  • 一次搞定还是每次重排？ GrafBoost, ISCA '18

怎样使布局亲和架构？

系统怎么设计？

  • 分布式架构
  • 分层式架构
  • 分布式、分层架构

系统怎么设计？……

  • 分布式架构
  • 分层式架构
  • 分布式、分层架构

软件、硬件怎样相互协同？

分布式架构

  • 让足量内存应对随机访存，然而…

Pregel[SIGMOD’10] ,GraphLab[OSDI’12], Gemini[OSDI’16]

分布式架构…

  • 让足量内存应对随机访存，然而…
  • MapReduce的问题
    • 漫长迭代、不平衡负载

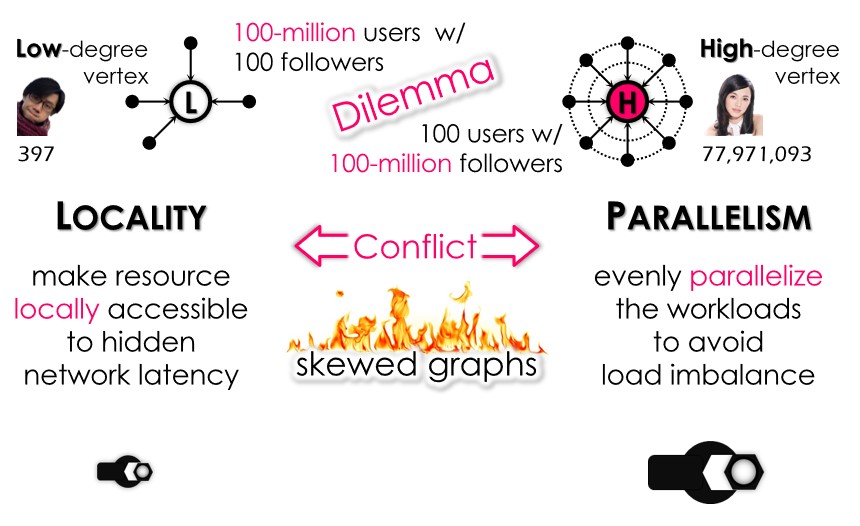

  • 图分区的矛盾
    • 尺寸平衡，切割少
    • 过度分区

Gonzalez J E, Low Y, Gu H et al. PowerGraph: distributed graph-parallel computation on natural graphs. OSDI 2012.
Chen R, Shi J, Chen Y et al. PowerLyra: differentiated graph computation and partitioning on skewed graphs. EuroSys 2015.
Tsourakakis C, Gkantsidis C, Radunovic B et al. FENNEL: streaming graph partitioning for massive scale graphs. WSDM 2014.
Shi Z, Li J, Guo P et al. Partitioning dynamic graph asynchronously with distributed FENNEL. FGCS 2017.
...

分层式架构

  • 让足量外存实现扩展避免网络分布，可是…

GraphChi[OSDI’12], X-Stream[SOSP'13], GridGraph[ATC'15]，CLIP[ATC'17]

Roy A, Mihailovic I, Zwaenepoel W. X-Stream: edge-centric graph processing using streaming partitions. SOSP 2013.

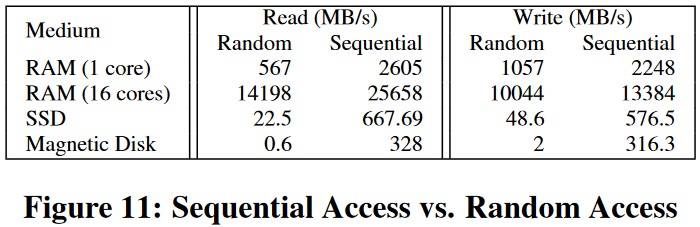

分层式架构…

  • 让足量外存实现扩展避免网络分布，可是…
  • 外存模式
    • 大块访问的实现
    • 顺序访问的实现
  • 分批问题
    • 如何排序

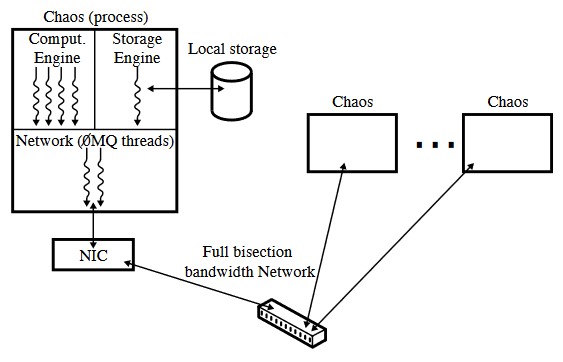

分布式、分层架构

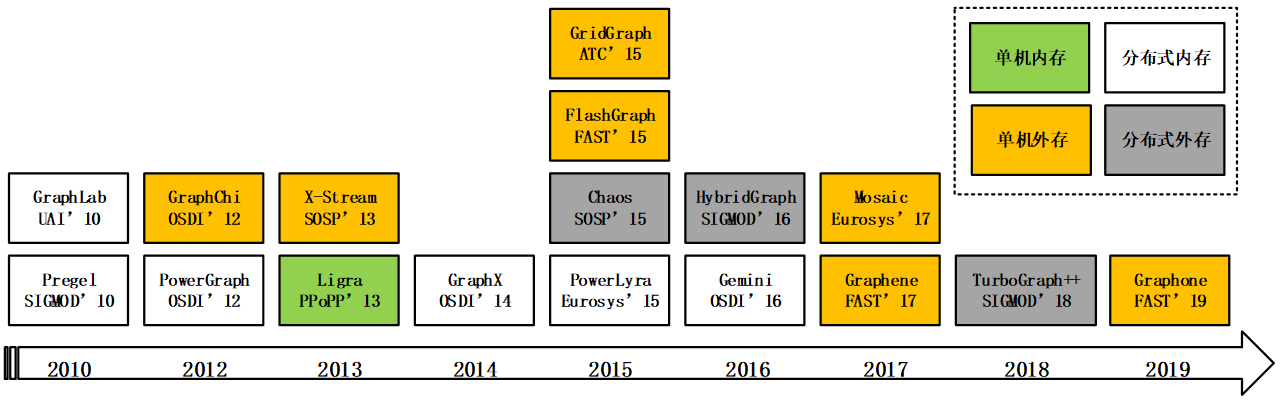

图处理系统发展

反思重排

  • 提高数据访问速度
    • Optimizing cpu cache performance for pregel-like graph computation [ICDEW’15]
    • Speedup Graph Processing by Graph Ordering [SIGMOD’16]
    • MOSAIC [EuroSys’17]
  • 减少冗余I/O
    • Load the Edges You Need [ATC’16]
    • CLIP [ATC’17]

两个都要

  • 提高数据访问速度

活跃数据

  • 减少冗余I/O

不活跃数据

  • 如何在重排图数据时，兼顾活跃数据和不活跃数据？
    • 为什么？…集中驻留与高效淘汰…
    • 试一试：可以围绕CacheLab、Gem5、SNAP做进一步实验观察
./build/X86/gem5.opt -d $HOME/snap-cc-rmat21-base -r \
  -e configs/example/se.py -n 4 \
    --caches --l2cache --l3cache --l1d_size=32kB --l1i_size=32kB --l2_size=256kB --l3_size=8MB --mem-size=4GB \
  -c $HOME/snap/examples/concomp/concomp -o " -i:$HOME/rmat21.txt "
./build/X86/gem5.opt -d $HOME/snap-cc-rmat21-gor -r \
  -e configs/example/se.py -n 4 \
  --caches --l2cache --l3cache --l1d_size=32kB --l1i_size=32kB --l2_size=256kB --l3_size=8MB --mem-size=4GB \
  -c $HOME/snap/examples/concomp/concomp -o " -i:$HOME/rmat21_reorder.txt "
./build/X86/gem5.opt -d $HOME/snap-cc-rmat21-act -r \
  -e configs/example/se.py -n 4 \
  --caches --l2cache --l3cache --l1d_size=32kB --l1i_size=32kB --l2_size=256kB --l3_size=8MB --mem-size=4GB \
  -c $HOME/snap/examples/concomp/concomp -o " -i $HOME/rmat21_sort.txt "

预判活跃顶点：中介中心性

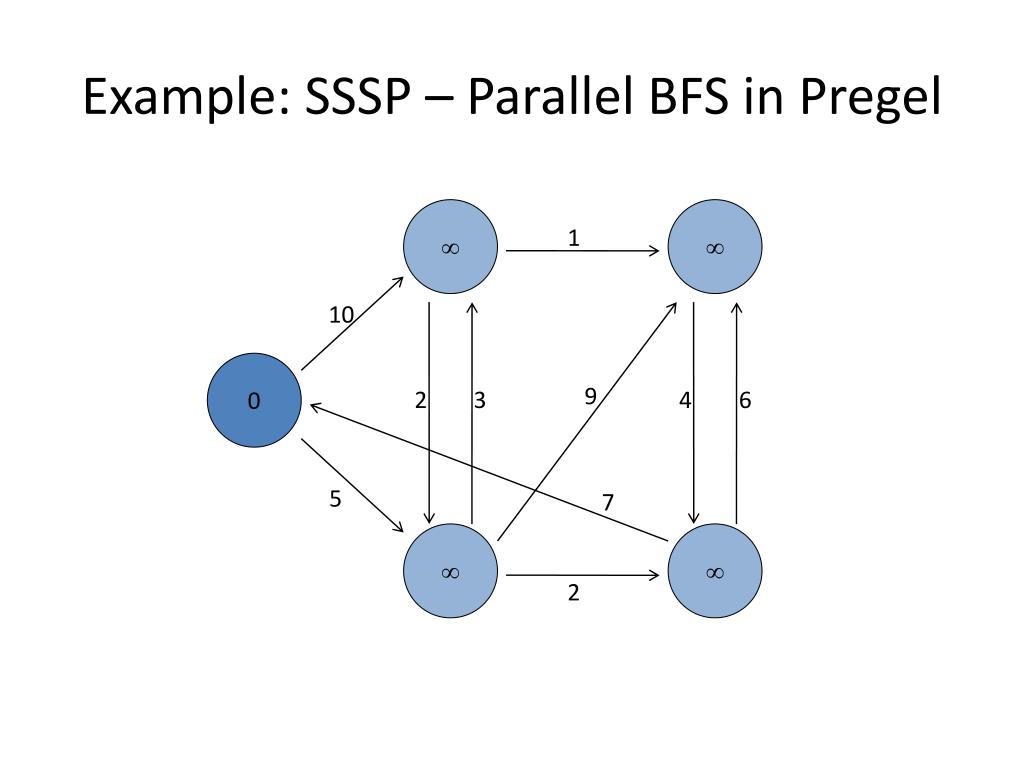

碰运气？回想一下Pregel的顶点计算…

汇聚不活跃顶点：直接邻居

Cache-friendly data layout for massive graph. NAS '18.

如何高效时空检索？

研究背景

  • 时序图 (Temporal Graphs) 广泛存在于现实世界（如社交网络、知识图谱），其结构和关系随时间不断演化。
  • 时序图核心挑战：如何在存储开销和查询时间之间取得高效平衡。

怎样找出10分钟以内的社媒账号同IP多开？…一个号码呼出10个以上被叫号码？…

现有存储模型及其局限

  • Copy-Based (副本式)

    • 优点: 查询速度快，结构局部性好。
    • 缺点: 存储冗余高，连续快照间差异小但存储成本巨大。

  • Log-Based (日志式)

    • 优点: 存储开销小，只记录增量更新。
    • 缺点: 查询时需重建快照，时间开销大。

  • Hybrid (混合式, 如Pensieve)

    • 尝试结合两者优点，但假设顶点度分布是静态的。
    • 关键问题: 现实图中顶点度偏斜性会随时间动态变化，静态假设导致性能下降。

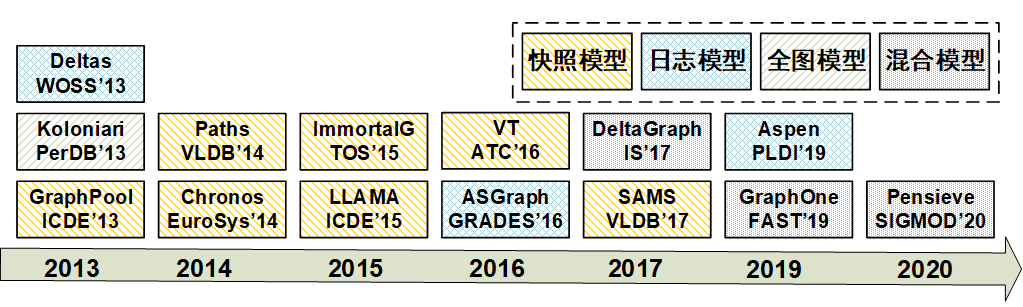

一系列动态图系统研究

  • 快照模型:
  • 日志模型:
  • 全图模型:
  • 混合模型: 基于偏斜性感知或基于相关性感知

LSM-Subgraph

LSM-Subgraph: Log-Structured Merge-Subgraph for Temporal Graph Processing, APWeb-WAIM 2022

  • 提出一种新型时序图混合存储模型 LSM-Subgraph，通过关键快照和中间日志，综合副本（copy-based）和日志（log-based）模式特长
  • 基于 PMA（Packed Memory Array）的邻接数组模型，提出一种动态空位分配策略，根据图演化特征分配空位，提升更新效率
  • 提出基于波动感知（fluctuation-aware）的关键快照创建方法，设定阈值 β，在存储开销和查询时间之间实现最优平衡

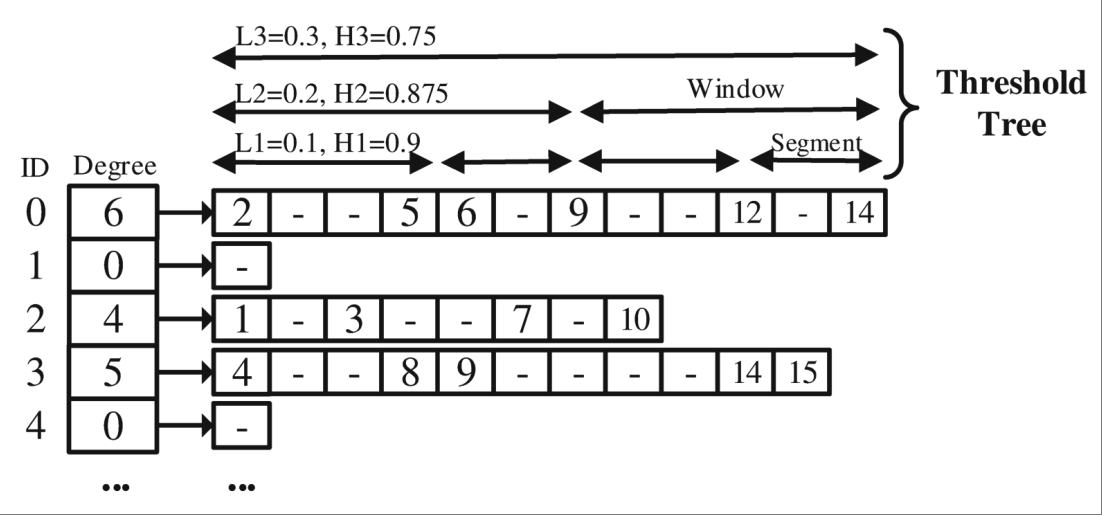

基于PMA的邻接数组

  • 目标: 高效支持更新，避免全局重建。
  • 方法:
    • 用 Packed Memory Array (PMA) 存储快照，元素间预留空隙。
    • 插入/删除操作可通过局部移动元素完成，大幅降低更新开销。
    • 提出新的空隙分配与再平衡策略，适应时序图的动态特性。

(Fig. 4 from Paper: PMA Layout)

变化感知的快照创建

  • 目标: 智能选择何时创建关键快照 (Key Snapshot)。
  • 方法:
    • 定义差异度 TD (Temporal Discrepancy) 衡量连续快照间变化度。
    • 当 TD > β (阈值，经验值 0.03) 时，才创建新的关键快照。
    • 克服了基于固定时间或固定日志大小方法的缺陷，实现动态优化。

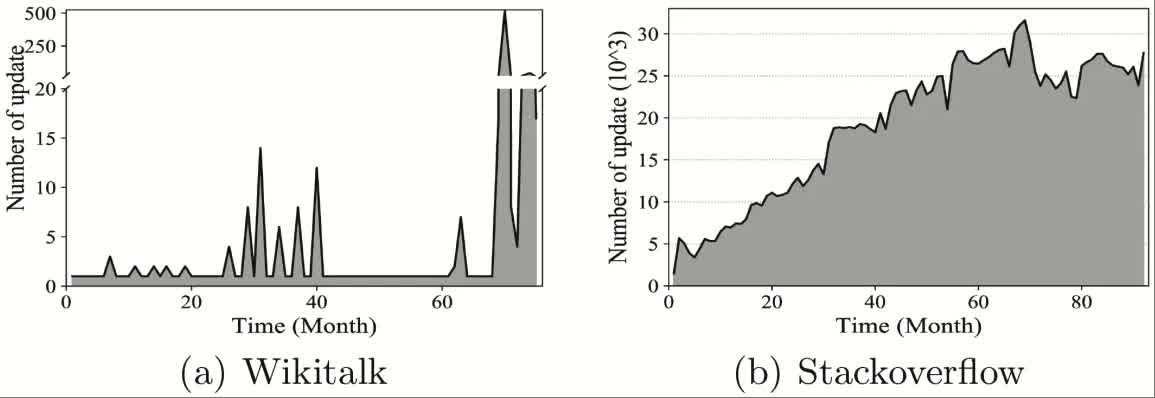

(Fig. 5. The updated characteristic of temporal graphs)

日志合并方法

  • 目标: 减少查询时需要处理的日志量。
  • 方法:
    • 在合并前对日志进行预处理，消除对同一元素的冗余操作。
    • 例如：多次插入视为最后一次插入；插入后删除则视为无操作。

系统设计

  • 数据结构: 将数据划分为多个 Shard，每个 Shard 包含一个PMA快照和一段日志。
  • 查询引擎: 查询时，找到最近的关键快照，应用合并后的日志，快速重构目标时间点的图状态。

实验效果

  • 对比对象: Chronos (Copy-Based), GraphPool (Log-Based), Pensieve (Hybrid)。
  • 结果:
    • vs. GraphPool: 查询效率 平均提升86%，内存开销降低 9%~57%。
    • vs. Chronos: 查询效率 平均提升53%，内存开销 大幅降低。
    • vs. Pensieve: 查询时间 最多减少12.5倍 (因避免远程重建)，内存开销约为其3.2倍但是可接受的权衡。
  • 自身组件的有效性: PMA模型更新效率远高于CSR/AdjList；波动感知策略在存储和查询时间上均优于基于周期或随机的方法。

表示学习与随机游走

从一阶游走到二阶随机游走

  • 图表示学习把节点映射为低维向量
    • 学习样本从哪里来？随机游走是生成训练语料的核心手段
  • 历史沿革：
    • 一阶(DeepWalk) → 二阶定义(node2vec) → 系统挑战 → 系统方案(SOWalker) → 有偏一阶优化(HuGE) → 分布式(DistGER-Pipe)
  • 核心问题：为什么要"二阶"，二阶体现在哪？为什么比一阶更难？

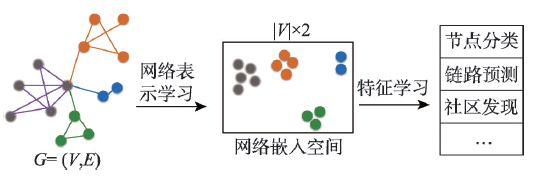

图表示学习：为什么需要它

  • 图数据持续增大 → 空间开销（状态向量，邻接矩阵）算力需求（矩阵运算）开销巨大
  • 图表示学习 → 对于 有 ，映射为低维稠密的实值向量

  • 将分类、预测等任务转化为对向量的计算

随机游走是一类图抽样方法

类别 代表方法 特点
基于矩阵分解 LLE(Science'00), Laplacian Eigenmaps(NIPS'01), HOPE(SIGKDD'16), STRAP(KDD’19), ProNE(IJCAI'19) 时间和空间开销大、依赖相似矩阵的选择
基于随机游走 DeepWalk(KDD'14), LINE(KDD'15), Node2Vec(KDD'16), Struct2Vec(KDD’17), DiaRW(FGCS’19) 扩展性更好（时间和空间）、适应性更强

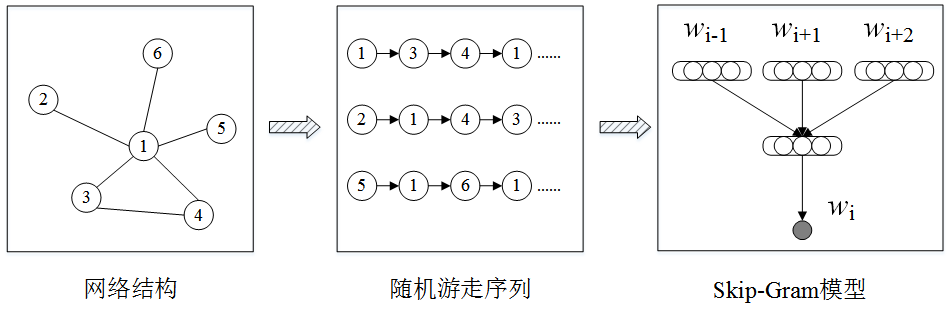

DeepWalk：一阶随机游走 + Skip-gram (KDD'14)

  • 做法：在图上做随机游走生成节点序列 → 当作"句子"用 Skip-gram 训练嵌入
  • 一阶转移：下一步只依赖当前节点

  • 状态空间仅 O(|V|)，整张图可顺序读入内存

node2vec：把"二阶"形式化 (KDD'16)

  • 一阶游走丢失结构信息：无法同时刻画同质性(homophily)与结构等价性(structural equivalence)
  • node2vec 用 p, q 参数控制游走偏置，转移概率由"前驱 + 当前"联合状态决定

node2vec：二阶转移概率

  • 下一步 的选择概率：

  • 其中 为前驱节点，最短距离 ：

  • 这就是"二阶"：状态是 而非仅 ，状态空间膨胀到 O(|E|)

node2vec：二阶转移概率

这一页讲的是 node2vec 随机游走最核心的设计：二阶游走，区别于普通的一阶随机游走。

  • 回顾普通随机游走（一阶）

普通图随机游走：走到当前节点 ，下一步只看 的邻居，按边权重挑下一个点。

状态只由当前节点决定，不记得上一步从哪来。
缺点：没法灵活控制游走是偏向“深度优先DFS”还是“广度优先BFS”。

  • node2vec 的二阶：状态是一对节点

    • ：前驱节点（上一步来的节点）
    • ：当前所在节点

游走做选择时，不仅看现在在哪，还记得刚才从哪个点过来，所以叫二阶转移。

公式解析

  • ：节点 和邻居 之间原始边权重
  • ：矫正系数，由 （来路节点）和候选邻居 的最短距离 决定

三种距离

是上一站， 是当前站， 是候选下一站：

  1. ： 就是来路节点 ，也就是走回头路。权重乘 。
    • 越大，越不喜欢走回上一个点，抑制回头。
  2. ： 和来路节点 直接相连。相当于就在附近小范围逛，系数=1，正常概率。
  3. ： 和来路节点 不直接相连，只能通过当前点 连通，相当于向外探索更远节点。权重乘 。
    • ：压低向外探索概率 → 偏向BFS，聚焦局部邻居；
    • ：鼓励走远一点 → 偏向DFS，往图深处探索。

代价：状态空间变大

一阶游走状态数 = 节点数量 ；
二阶游走状态是 节点对，最多 ，和图的边数相当。

好处：只用两个超参，就能同时兼顾BFS（捕捉局部结构）和DFS（捕捉全局社区结构）；
代价：需要维护更多状态，计算开销比简单随机游走更大。

价值：蕴含微观结构

通过这种带记忆的二阶随机游走，生成节点序列，再丢给word2vec训练，得到节点向量 embedding。向量同时保留图的局部近邻关系 + 社区结构。

二阶游走的系统挑战

研究问题：外存上的二阶转移

  • 一阶：顺序扫描邻接表，I/O 友好
  • 二阶：每一步都要查"从 出发的候选"，外存上产生大量小随机读
  • 核心问题：如何在外存(out-of-core)上高效执行二阶转移，把随机 I/O 压下去？

🎬 现场演示：分块 I/O 上的一阶 / 二阶游走
（karate 34 点 / 4 块 / 内存仅 M=2 块，逐轮换入换出，左上角实时累计块 I/O 次数）

KnightKing 与 GraSorw

  • KnightKing (SOSP'19)：分布式内存式通用游走引擎，支持一阶/二阶语义，但状态全在内存，难扩展到超大图
  • GraSorw (VLDB'22)：首个 out-of-core 二阶游走系统，把状态溢出到外存，但 I/O 调度仍非最优
  • 二者铺垫出本组工作的切入点：面向二阶的 I/O 优化

SOWalker：I/O 优化的外存二阶游走 (ATC'23)

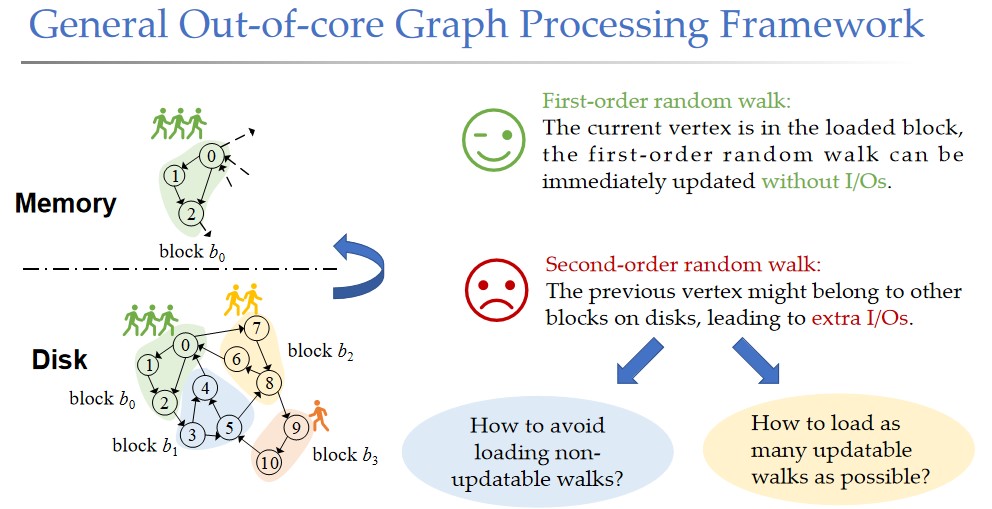

  • 背景：现有系统在二阶转移上产生大量随机 I/O，成为性能瓶颈

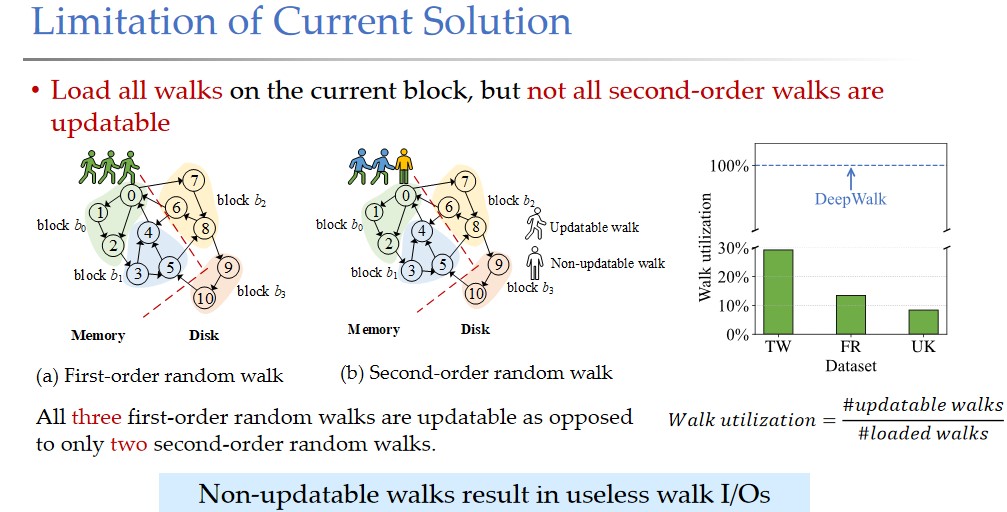

SOWalker：动机

  • 关键观察：二阶游走中大量状态更新是"不可更新/冗余"的，直接加载造成 I/O 浪费

SOWalker：三大贡献

  • Walk Matrix（游走矩阵）：记录游走、避免加载不可更新的游走，消除无用游走 I/O

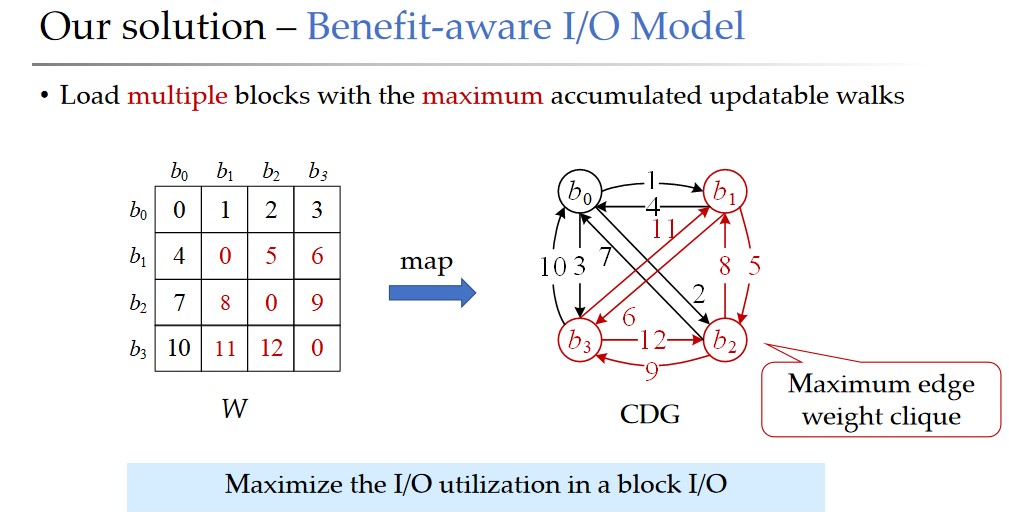

  • Benefit-Aware I/O Model（效益感知 I/O 模型）：优先加载累积可更新游走最多的数据块
  • Block Set-Oriented Walk Updating（块集导向更新）：每个游走在已加载块内尽可能多走步

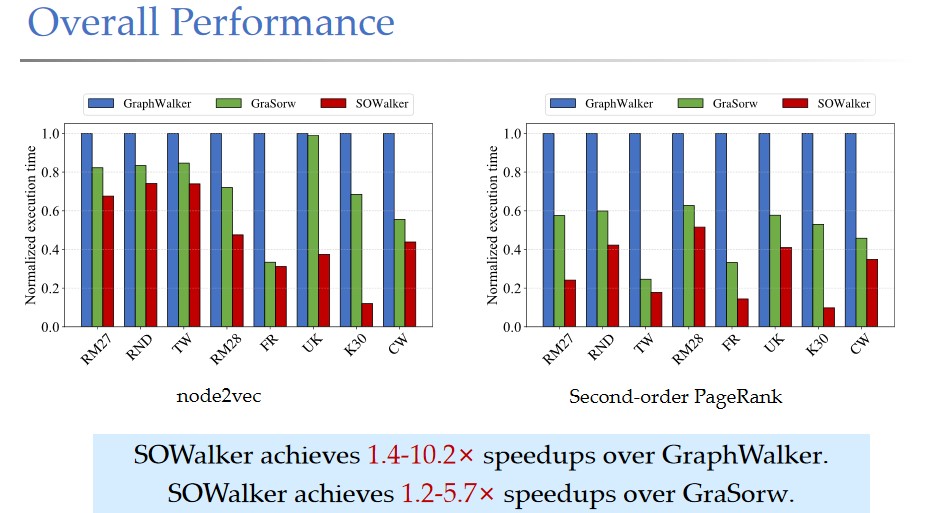

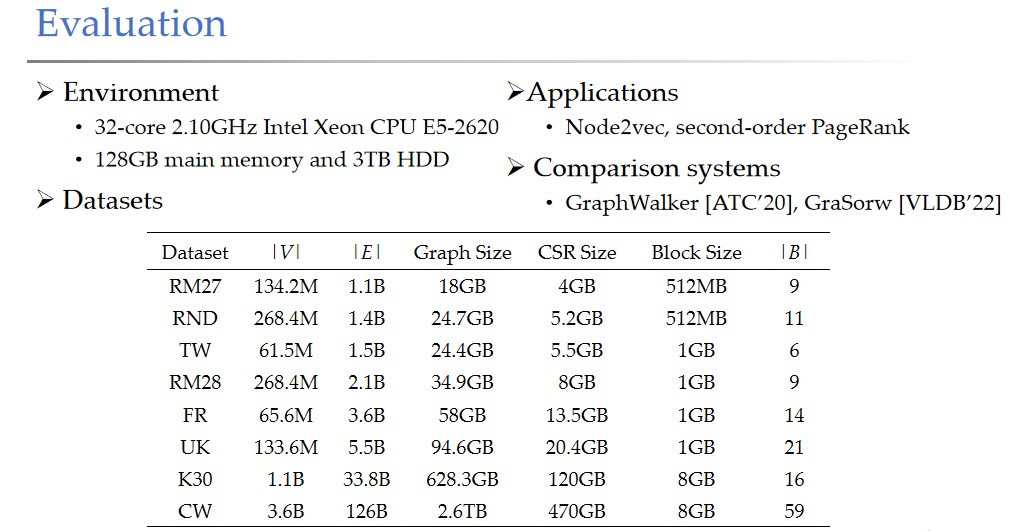

SOWalker：评测

  • vs GraphWalker：最高 10.2× 加速
  • vs GraSorw：5.7× 加速，I/O 量减少 80%+

SOWalker：评测（扩展性）

另一条路：熵驱动的有偏一阶游走 (HuGE / HuGE+)

  • 注意：HuGE 系列是信息熵驱动的有偏一阶游走，定位为"游走质量优化"，并非二阶系统
  • 样本规模数十倍于图数据，无法在一周内完成千万节点表示学习
    • 动态调节采样，减少冗余 [FGCS 2019]：顶点度与游走冗余的关系
    • 用信息熵理论估计游走冗余 [ICDE 2021]
    • 多核并行增强系统扩展 [IEEE ToBD 2023]

HuGE 的启发式随机游走 (HRW)

  • 节省游走：启发式随机游走(HRW) / 自适应游走长度 / 自适应游走次数
  • 实现：内存占用优化 / 细粒度多线程并行

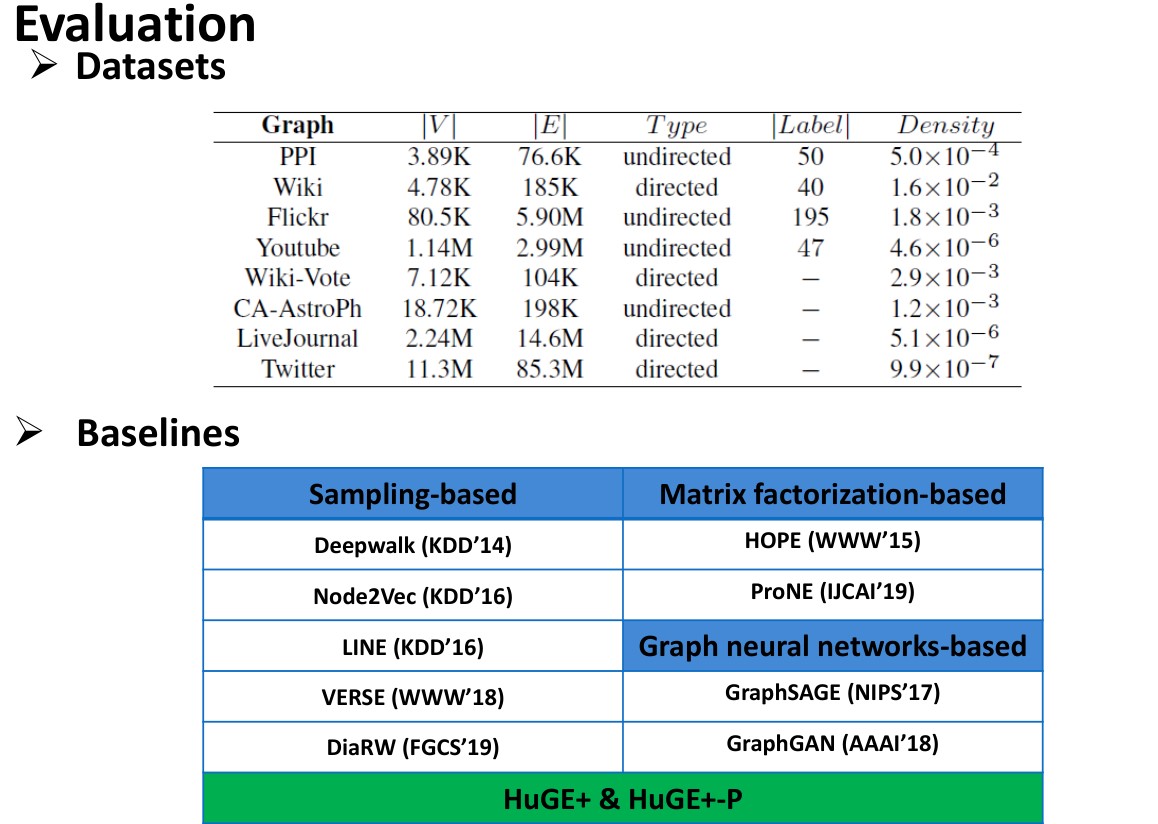

HuGE/HuGE+ 评测

  • 内存占用平均降低 68.9%，运行时间与图大小呈线性关系

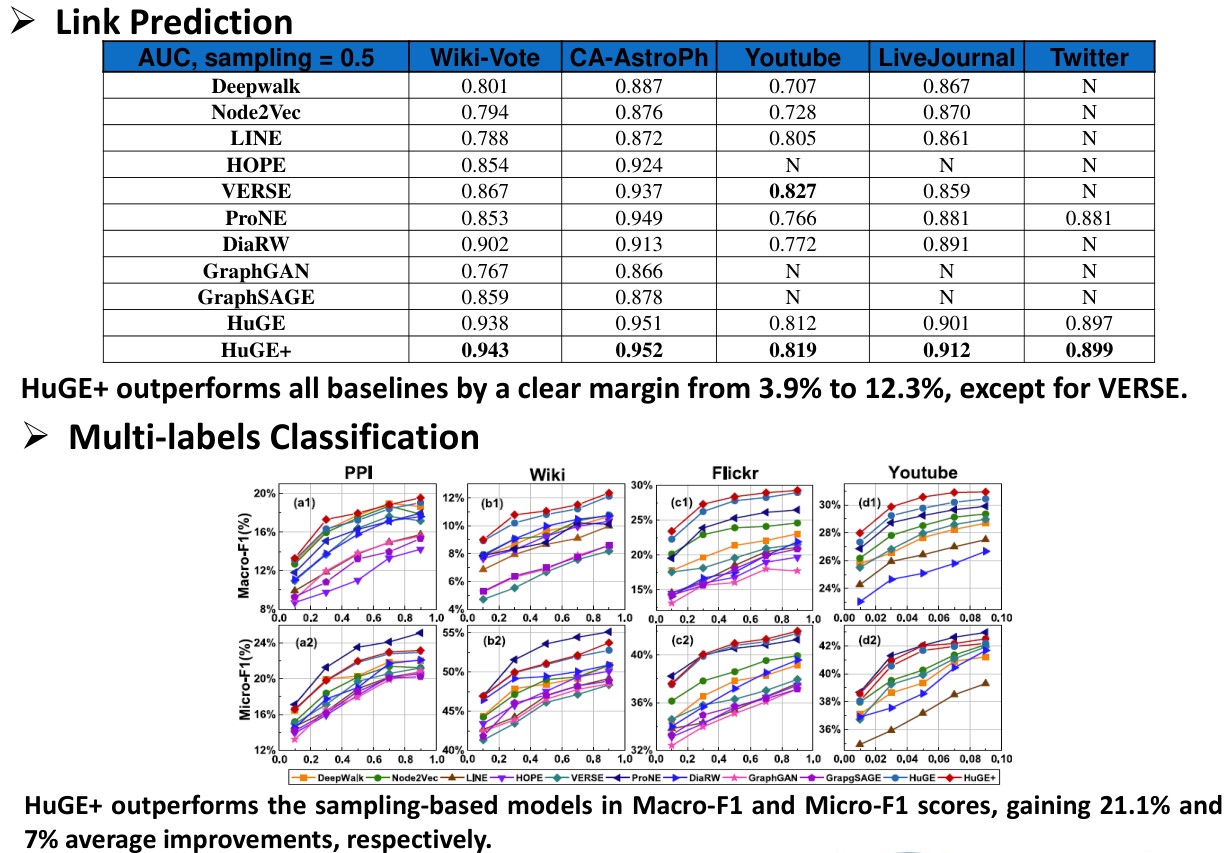

HuGE/HuGE+ 评测（链接预测与分类）

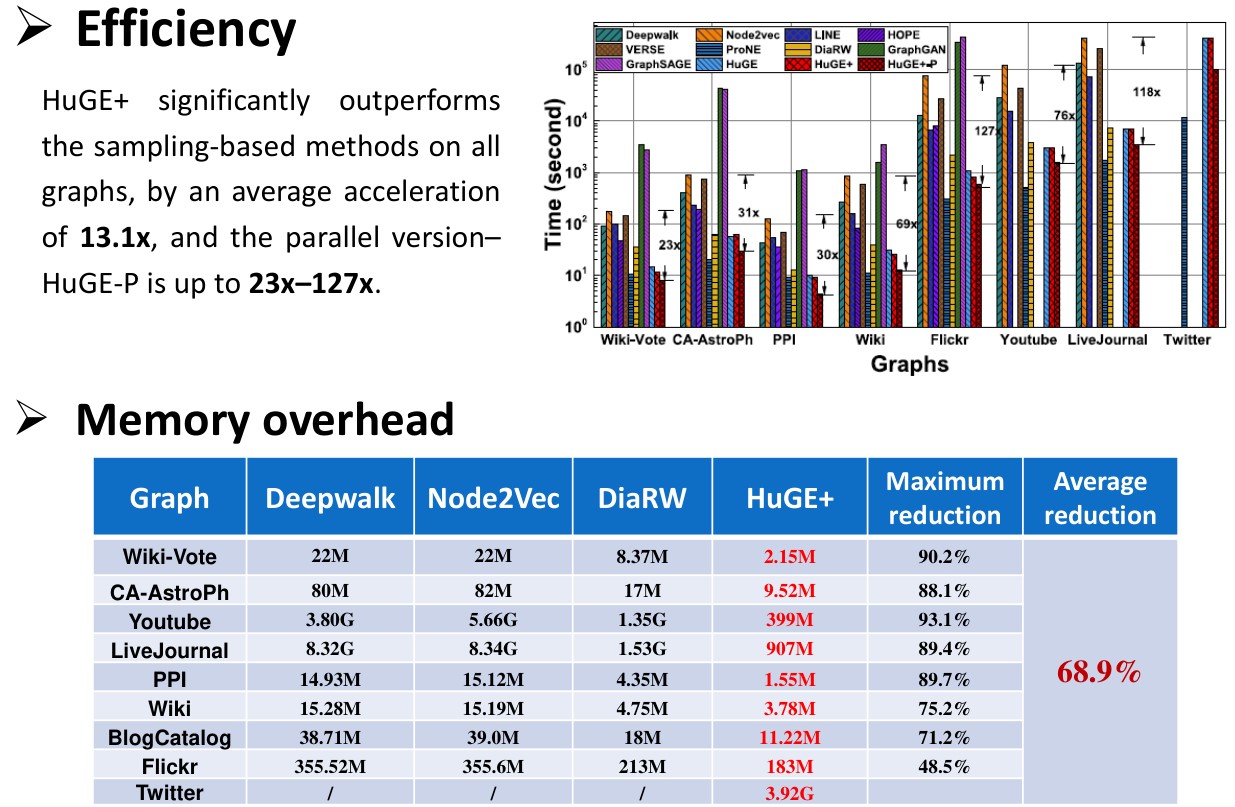

HuGE/HuGE+ 评测（效率与内存）

定位小结：有偏一阶 vs 二阶

  • HuGE 系（有偏一阶）：优化游走质量、降冗余、省内存 —— 与二阶互补不替代
  • SOWalker（二阶）：攻克外存二阶的随机 I/O 挑战
  • 二者分别回答"游走得更好"与"游走得动更大图"

走向分布式：DistGER-Pipe (TKDE'25)

  • 单图外存之上，进一步用多机流水线执行二阶游走
  • 图划分 → 二阶采样 → I/O 优化层 → 嵌入训练，各分区并行、I/O 与计算重叠

异构加速与应用衔接

  • GOWalker（CPU-GPU 异构）：V100 平台上较 CPU 实现加速 2.2–4.1×
  • KOWalker（KG 增强问答）：把二阶游走嵌入用于知识图谱问答，H@1 / F1 提升 8.2 / 5.5 个百分点
  • → 下一节进入知识图谱，看表示学习如何支撑 KG 与 LLM

知识图谱

异构图与知识图谱基础

  • 异构图：图中包含多种节点类型和边类型。
  • **知识图谱（KG）**是一种典型的异构图：
    • 节点表示实体（如人、药物、论文等）。
    • 边表示实体之间的关系（如“作者”、“治疗”、“引用”等）。
  • 知识图谱的特点：
    • 大规模（数百万节点和边）。
    • 不完整（很多真实关系缺失）。
    • 无法枚举所有可能的事实，因此需要预测缺失的链接。

知识图谱嵌入（KG Embedding）

目标：将实体和关系嵌入到低维向量空间中，使得存在的关系在嵌入空间中“接近”。

基本思想

  • 每个实体和关系都用一个向量表示。
  • 定义一个评分函数 来衡量三元组 的合理性。
  • 通过训练使得真实三元组的得分高，虚假三元组的得分低。

常见的KG嵌入模型

模型 嵌入空间 评分函数 对称性 反对称性 逆关系 组合性 一对多
TransE ℝ^d −‖h + r − t‖ ✗ ✓ ✓ ✓ ✗
TransR ℝ^d → ℝ^k −‖M_r h + r − M_r t‖ ✓ ✓ ✓ ✓ ✓
DistMult ℝ^d ⟨h, r, t⟩ ✓ ✗ ✗ ✗ ✓
ComplEx ℂ^d Re(⟨h, r, t⟩) ✓ ✓ ✓ ✗ ✓
RotatE ℂ^d −‖h ∘ r − t‖ ✓ ✓ ✓ ✓ ✗（弱支持）

模型特点与适用场景

  • TransE：简单高效，适合快速实验，但不能处理对称关系和一对多关系。
  • TransR：通过引入关系特定的投影矩阵，增强了表达能力，能建模更复杂的关系。
  • DistMult：使用点积，能处理对称关系，但无法区分头尾实体，无法建模反对称关系。
  • ComplEx：引入复数空间，能建模反对称和逆关系，是目前常用的强模型之一。
  • RotatE：在复数空间中进行旋转操作，能建模多种关系类型，性能较好。

实际建议

  • 不同知识图谱的关系模式差异大，没有通用最优模型。
  • 快速尝试：先用 TransE。
  • 进一步提升：使用 ComplEx 或 RotatE 等更具表达力的模型。

大语言模型和知识图谱

技术路径 核心机制 对LLM的要求 优点 缺点/挑战 代表性工作
基于数据集微调 利用包含推理路径的特定领域数据集对LLM进行微调，将知识内化到模型参数中。 需要访问模型参数并进行训练。 推理速度快（无需实时检索）；能深度整合领域知识。 知识更新困难，需要重新训练；训练成本高；可能过拟合特定数据集。 MedReason, JKEM
基于提示工程与检索增强 在推理时，从KG中检索相关知识，并将其作为上下文（Prompt）的一部分输入给LLM。 无需修改模型参数，可应用于任何LLM。 灵活、高效，知识可实时更新；实现相对简单。 受限于上下文窗口长度；检索质量直接影响性能；可能引入无关噪声。 DR.KNOWS
基于推理路径探索与验证 将LLM作为智能体，在KG上动态探索、生成并评估多条推理路径，选择最优路径作为答案依据。 需要LLM具备强大的零样本或少样本推理和评估能力。 可解释性强，能提供完整的推理链条；无需训练，通用性好。 推理过程复杂，计算开销大；路径探索的效率和准确性是关键。 RwT, REKG-MCTS

知识图谱帮助思维链

  • 大语言模型 (LLMs) 在诸多NLP任务上表现出色，但在复杂推理（算数、常识、符号）任务上仍存在显著局限。
  • 思维链推理 (Chain-of-Thought Reasoning) 通过让LLM生成中间推理步骤，有效提升了多步推理任务的性能。

关键问题

  • 通用思维链难专精

    • 推理链生成基于LLM自身生成，无法利用知识图谱形成严谨逻辑
    • 在医疗、法律、金融等高风险领域，此问题带来不可估量的风险
      • 例: 在AQuA数据集上，多种CoT方法的准确率均低于55%。

  • 自然语言提示词表述模糊

    • 自然语言思维链易理解，但推理准确性不如代码式提示
    • 代码提示复杂性高、领域局限性大、语言风格单一

主要工作

通过结构化知识表示、动态检索机制和伪程序化推理执行，解决现有 CoT 方法在可靠性和推理性能上的两大瓶颈，为 LLM 在复杂和垂直领域的可靠推理提供新范式。

  • 知识图谱驱动的 CoT 生成 (Knowledge Graph-driven CoT Generation)
  • 可学习的知识案例感知 RAG (Learnable Knowledge Case-aware RAG)
  • 伪程序提示执行 (Pseudo-Program Prompting Execution)

CoT-RAG: Integrating Chain of Thought and Retrieval-Augmented Generation to Enhance Reasoning in Large Language Models, EMNLP 2025

实验设置

  • 模型: ERNIE-Speed, GPT-4o mini, GLM-4-flash, GPT-4o等
  • 数据集 (9个):
    • 通用领域: AQuA, GSM8K, MultiArith, SingleEq, HotpotQA, CSQA, SIQA, Last Letter, Coin Flip.
    • 垂直领域: LawBench, LegalBench, CFBenchmark, AGIEval.

主要结果

提升通用任务
Method AQuA GSM8K ... Average
Zero-shot-CoT 43.4 78.3 ... 72.4
Manual-CoT 54.3 85.8 ... 77.3
PS 50.1 82.8 ... 75.2
CoT-RAG 65.7 94.7 ... 89.1
  • ↑ 准确率提升幅度: 4.0% ~ 44.3%
适配垂直领域
  • 准确率远超其他基于图谱的RAG方法（如KG-CoT, GraphRAG, ToG等）。
  • 专家构建的DT至关重要：零专家参与（LLM自建DT）的变体性能下降 7.8%。

实践作业

二阶随机游走采样器实验

实验背景

  • 回顾本节：二阶随机游走的瓶颈是外存上的随机 I/O——状态空间从 O(|V|) 膨胀到 O(|E|)，每一步都要按 跳查下一跳。
  • 本实验要求你亲手实现一个 out-of-core 的二阶游走采样器，在范例图上体会数据布局与 I/O 优化的权衡。

实验内容

  • 必做：实现二阶转移——按 联合状态查下一跳，支持 node2vec 的 p/q 偏置；
  • I/O 优化（至少选一）：分块加载邻接表 / Walk Matrix 避免冗余游走 / 效益感知预取（呼应 SOWalker 三贡献）；
  • 参考：分块 I/O 动态演示（调度策略：round-robin / state-aware / AUW，对照你自己实现的 I/O 计数）

二阶随机游走采样器实验：评测与提交

评测指标（双指标）

  • 采样吞吐（samples/s）：在给定图上达到的每秒游走步数；
  • 访存开销：分块加载次数。
  • 评分构成：方法报告与可复现性 ≥ 70%，排行榜排名占比 ≤ 30%。

提交要求

  • 提交 Python Notebook / 源码 + 实验报告（在 Notebook 中逐栏说明模型、I/O 优化、结果与结论）；
  • 向头歌平台提交。

时间安排

  • 开始日期 / 提交日期：本学期暂不要求提交此项实验作业。

油管上有2025版，不过没找到B站搬运

首先当然要了解一下这类系统服务的对象，请大家想一想身旁的图数据相关应用都有哪些？不拘泥于几年前课堂上所学的最短路径算法

GMV（Gross Merchandise Volume，商品交易总额）指在一定时间段内，平台上所有已付款订单的金额总和，不含优惠券、退款及任何形式的手续费。在电商大促场景中，它是衡量平台成交规模和业务增长的核心指标。

以面向对象的物模型（Device-Model）描述数据中心内所有可被监控的实体（供配电、暖通、安防、服务器、虚拟机、容器、告警事件等），并将实体之间的拓扑依赖自动转化为图模型；利用实时图计算引擎对流式告警进行秒级收敛、根因定位与影响面分析。换言之，“物模型” 就是 IDC 运维场景下的设备数字化模型，把每个物理或逻辑对象抽象为带属性、带关系的节点；图计算引擎在这些节点/边上运行连通性、最短路径、子图匹配等算法，实现秒级故障定位。

密接（Close Contact） 的判定基于时空重叠度，具体定义如下： 如果两个人在 同一场所（同一小区、同一超市、同一交通工具等） 且 时间差 ≤ 30 分钟，则在该有向图上建立一条 “可能接触” 边，并标记 接触时长 与 空间距离 两个属性。 当接触时长 ≥ 10 分钟 且 距离 ≤ 1 米 时，该边被进一步升级为 “密切接触” 边，视为需要隔离的高风险关系。 文章随后利用图数据库的 3 跳查询，一次性把满足上述条件的 所有密切接触者和场所 全部拉出，用于后续精准隔离与流调。

正如知名的Hadoop系统，其实是MapReduce框架的开源实现，其上构建的Spark GraphX也是Pregel的重视复现

系统内以属性图的形式，通过规范化的编程框架来实现复杂的图应用

比方说这个用来找寻维基百科热门社区的应用，里面就包含了两路并行的图分析过程

作为高校的科研成果，GraphLab则更强调处理的范式，结合Pregel的顶点中心计算框架，提出了GAS模型

专攻图数据处理的系统，还专门分支出了一个门类，如今被归类为一种NoSQL的图数据库，曾经风光一时，但是其中最具标志意义的创业公司Neo4j的发展却颇为坎坷，最近倒是又有新的契机闪过，即KG与LLM的合作

这里指代的就是前面提到的 Pregel 系统以及 GraphChi。

为了深入认识这些图处理系统背后的设计方法，有必要回顾一下我们以往学习的计算机系统相关知识

这就是一个典型的并行处理结构，试问其并行任务工作在什么级别呢？

这里则是一个典型的层次存储结构，试问其出现的动机又是什么呢？

趁着刚刚重温了相关概念，这里审视一下目标应用的特点，首先点个题，图应用最突出的存储器访问特点在于这两者：偏斜性和随机性，两者分别是分布式处理和分层存储架构的大敌

上次我们谈到图这种特点鲜明，价值深远的应用，其构造具有偏斜性，行为具有随机性，而支撑其运转的系统，则仰赖各个层级的并行性，以及塑造层次存储的局部性，然而这里面涌现出天然的矛盾，构成了我们面前的第一重挑战

从这个问题开始，我们演示一下作为一名研究生，大致的学习过程应该是怎样的 首先，之前学习的记忆里，告诉我们局部性这样一个概念，我们很自然的希望从如今的实验环境中找出来 当时课本上是一个什么样的表述呢？我们少许回顾一下

三种布局各 128 点的 BFS，CacheLab trace 按 CSR 边数组 / 索引数组 / visited / frontier 着色分区，可播放、缩放、悬停看命中哪个数组元素

不过，不同阶段，重点可不一样，前面更关注活跃数据的主流，后面则更关注不活跃数据的淘汰

一句话理解 p 和 q - $p$：**返回参数**，控制有多大概率原路折返； - $q$：**进出参数**，控制是原地打转（BFS）还是往深处走（DFS）。

演示要点：① 一阶只需 curr 块在内存，二阶需 prev+curr 两块共驻，I/O 涨得更快；② 策略切到「二阶 · naive」可见第 65 轮起 0 推进 —— 这就是 SOWalker 说的 non-updatable walks；③ 「并排对比」模式左右同步推进看 I/O 斜率差

**三阶段设计 (Three-Stage Design)** **Stage 1: 知识图谱驱动的CoT生成 (Knowledge Graph-driven CoT Generation)** * **专家介入:** 领域专家构建一次性的、粗粒度的**决策树 (DT)**，封装领域推理逻辑。 * **LLM转化:** LLM将DT分解并转化为结构清晰、高度透明的**知识图谱 (KG)**。 * **KG节点:** 每个实体包含 `Sub-question`, `Sub-case`, `Sub-description`, `Answer` 属性。 * **优势:** 增强可控性、可靠性与领域适应性。 **Stage 2: 可学习的知识案例感知RAG (Learnable Knowledge Case-aware RAG)** * **LLM驱动的检索:** （非传统向量检索）利用LLM从用户长查询描述中，为KG中的每个实体精准提取对应的 `Sub-description`。 * **动态更新:** 新的用户查询可以反过来动态更新DT中的 `Knowledge case`，使知识图谱持续进化。 **Stage 3: 伪程序提示执行 (Pseudo-Program Prompting Execution)** * **执行方式:** LLM将KG表示为**伪程序知识图谱 (PKG)** 并逐步执行。 * **优势:** * **兼具NL与Code优点:** 像代码一样逻辑严谨，又如自然语言一般易于理解和通用。 * **无需外部解释器:** 摆脱对Python解释器等环境的依赖。 * **可扩展性强:** 可适配C++, Java等语言风格（见附录）。

其实将GNN和LLM的融合才刚刚开始
